說明：

智能前燈轉向照明系統(Adaptive Front lighting System; AFS)，將前燈設計由”組件” 進一步演化至”系統整合”；由靜態至動態，將被動式傳統前燈一成不變照射區域的照明方式，升級至更安全的主動式照明方式，可依車輛行進狀况而改變前燈照射區域，讓駕駛者有更安全的駕駛視野。此系統由HID(High Intensity Discharge) 氙氣前照燈高壓鎮流器、轉向角度傳感器(Angular Sensor)/ 車身水平傳感器(Leveling Sensor)、前照燈轉向驅動機構以及控制器(ECU)所組成，又可分爲隨動轉向及水平調整兩大功能別。



上海捷伸的智能前燈轉向照明系統（AFS）所有零部件皆爲自有技術，100%自行研發、生産，系統匹配性極高，降低成本，無需使用進口件。



系統原理：

AFS 以汽車轉向角度、前後懸吊車身水平傳感器信號(偵測車身高度變化)、車速信號等作爲依據，經過複雜的運算及控制邏輯後通過前照燈轉向驅動機構得出最佳的近光燈照明角度。

對近光燈進行動態調整，以確保駕駛者有最佳的照明距離及可視範圍，增强黑暗環境下的車輛行駛安全。



功能介紹：

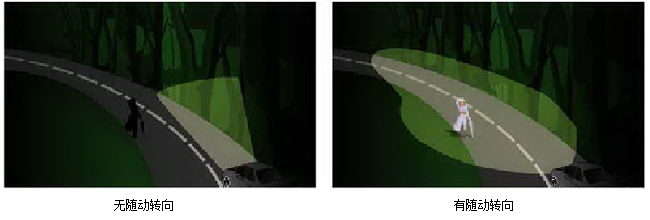

» 隨動轉向功能：依車輛行駛速度及左右轉向角度，前燈實時轉動以提供駕駛者最佳照明範圍，外側可旋轉16度，內側旋轉8度。

» 水平調整功能:

   · 照程調整: 根據車速，以及車身姿勢變化(急加速/急减速，載重變化，上下坡)的情况來調整頭燈高低角度以提供最佳照明距離。

   · 惡路模式: 在惡劣路况下，確保頭燈照明距離不會過于頻繁調整，影響駕駛者專注力及造成眼睛疲勞。

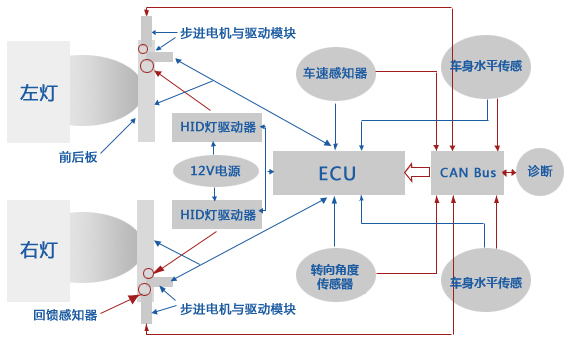

系統框圖：

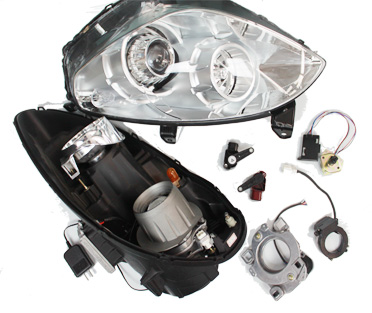

系統組件：
