智能前灯转向照明系统 Adaptive Front Lighting System (AFS)

说明:

智能前灯转向照明系统(Adaptive Front lighting System; AFS),将前灯设计由”组件” 进一步演化至”系统整合”;由静态至动态,将被动式传统前灯一成不变照射区域的照明方式,升级至更安全的主动式照明方式,可依车辆行进状况而改变前灯照射区域,让驾驶者有更安全的驾驶视野。此系统由HID(High Intensity Discharge) 氙气前照灯高压镇流器、转向角度传感器(Angular Sensor)/ 车身水平传感器(Leveling Sensor)、前照灯转向驱动机构以及控制器(ECU)所组成,又可分为随动转向及水平调整两大功能别。



上海捷伸的智能前灯转向照明系统(AFS)所有零部件皆为自有技术,100%自行研发、生产,系统匹配性极高,降低成本,无需使用进口件。



系统原理:

AFS 以汽车转向角度、前后悬吊车身水平传感器信号(侦测车身高度变化)、车速信号等作为依据,经过复杂的运算及控制逻辑后通过前照灯转向驱动机构得出最佳的近光灯照明角度。

对近光灯进行动态调整,以确保驾驶者有最佳的照明距离及可视范围,增强黑暗环境下的车辆行驶安全。



功能介紹:

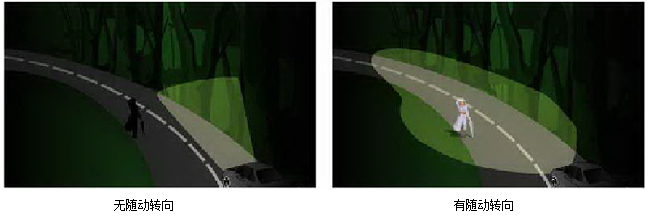

» 随动转向功能:依车辆行驶速度及左右转向角度,前灯实时转动以提供驾驶者最佳照明范围,外侧可旋转16度,内侧旋转8度。

» 水平调整功能:

   · 照程调整: 根据车速,以及车身姿势变化(急加速/急减速,载重变化,上下坡)的情况来调整头灯高低角度以提供最佳照明距离。

   · 恶路模式: 在恶劣路况下,确保头灯照明距离不会过于频繁调整,影响驾驶者专注力及造成眼睛疲劳。

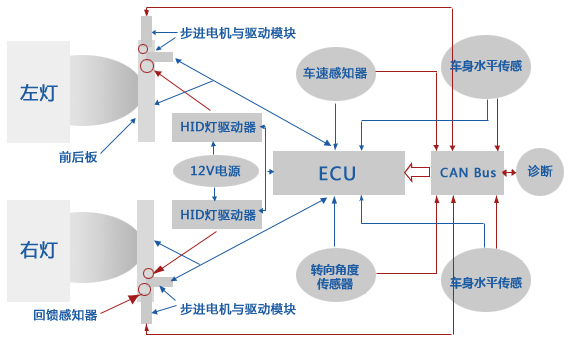

系统框图:

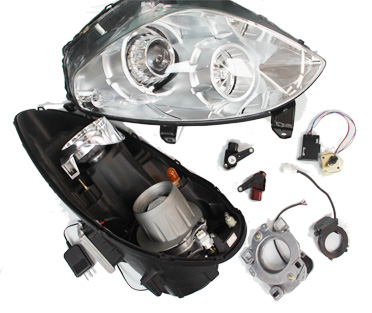

系统组件:
