电动助力转向系统 Electric Power Assistant Steering (EPAS)

说明:

电动助力转向系统是车用系统中不可或缺的,是最新的科技,用以取代传统机械式及油压式。

电动助力转向系统(Electric Power Assistant Steering; EPAS)不仅改善了传统设计的缺点,更拥有高节能、高组装性、高维修性、高整合性等优点,已逐渐成为市场主流。

上海捷伸的EPAS系统所有零部件皆为自有技术,100%自主研发、生产,不仅系统配套灵活性高,适用广泛,更能降低成本,且无需使用进口零件。



系统原理:

电动助力转向系统主要由三相无刷电机(Brushless Motor)、扭力/转向角度传感器(Torque/Angle Sensor)以及电子控制器(ECU)三大部分所组成;

系统运作原理是由控制器接受来自扭力和转向的信号,以及车速、引擎转速、倒车等的信号,通过复杂的模拟运算输出讯号并控制三相无刷电机运作,以达到理想的转向辅助状态。



功能介紹:

» 主动回正: 不需要依靠车身设计,即可达到主动回归驾驶正向,增加行驶直线性。

» 速度感应式方向盘: 方向盘辅助力道会根据速度的变化做调整。速度越快,辅助力道越小;反之,速度越慢,辅助力量越大)

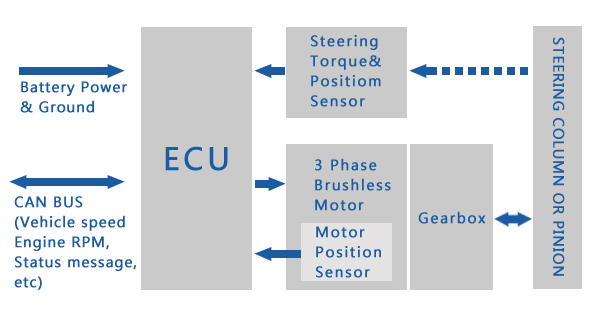

系统框图:

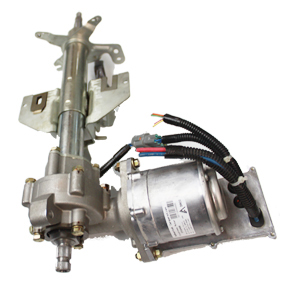

系统组件:
