前灯自动水平调整测控模组

说明:

传统的ALS(Auto Leveling System) 是采用独立式控制器与前后悬水平传感器之组合模式,而上海捷伸的前灯自动水平调整测控模组ALSECU为最新突破性设计,整合了控制器与传感器为单一模块,是通过复杂的数学模式仿真运算与高端电子设计,在达成与传统ALS系统相同的功能的同时又能大幅降低了主机厂采购成本与研发成本。

该模组不仅适用于对原有车型上现有手动直流调光马达的升级,其只需依不同车型调校模组软件,而无需花费模具成本;也可用于高端动态调整功能需求,与步进电机匹配。

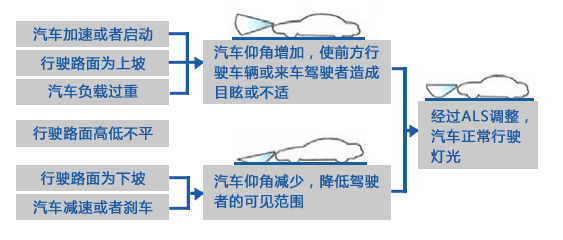

系统原理:

LSECU本体即具备侦测车姿高低变化功能,采用车姿变化讯号以及车速信号等作为依据,经过复杂的运算及控制逻辑得出最佳的近光灯照明角度,驱动直流调光马达或透过电机驱动模块对近光灯进行静动态调整,以确保驾驶者得到最适化的照明距离,提升行驶安全。



技术参数:

Item Specs
Operating temperature range - 40℃ to + 105 ℃
Storage temperature range - 40℃ to + 125 ℃
Operating Voltage range 9~16V DC
Mechanical angle range 360°
Waterproof level IP6K9K(with connector)
Life cycle 5,000,000 cycles min.
Communication K-Line/LIN/CAN/Signal Input

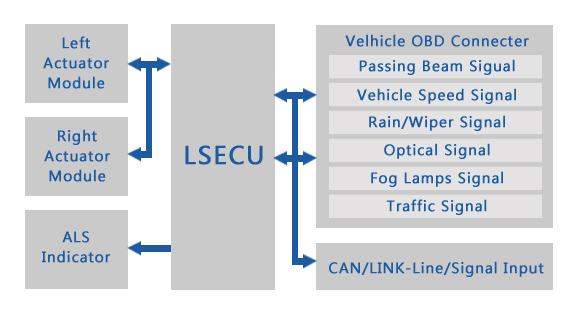

系统框图:



产品图片:
